FTA1101快速调试指南

2024-05-07

调试说明：

FTA1101通常是让模拟话机接入的，而为了使模拟话机能正常使用，我们需要在FTA1101上注册一个分机号码（这里泛指IPPBX服务器的分机号码）使用。FTA1101是一款无线语音网关，支持无线和有线网络接入，本指南将会介绍这两种方式的使用。

配置前提：

PBX服务器管理员应该给FTA1101提供分机号码，具体的信息包括：服务器IP地址（如192.168.20.110）、服务器端口（5060）、分机号码（601）、分机密码（password601）。

具体配置操作：

1、前端为有线接入

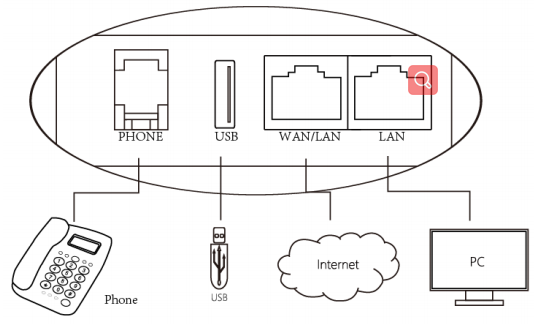

1.1 准备两根网线和一根电话线，适配器的WAN/LAN口通过网线1接入Internet网络；LAN口通过网线2接入电脑，作为调试适配器使用；PHONE口通过电话线接到模拟话机，摘机能听到提示语表示接入成功。

1.2 调试电脑会自动从适配器上获取到192.168.2.X网段的IP地址。观察适配器的指示灯指示灯是红色常亮状态。

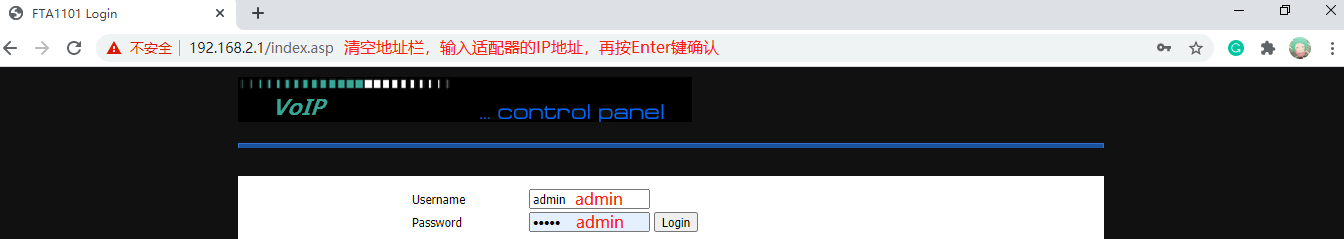

1.3 在调试电脑打开浏览器，在浏览器地址栏输入适配器IP地址:192.168.2.1，

访问的用户名和密码都是“admin”，如下图操作。

1.4 设置中文语言。

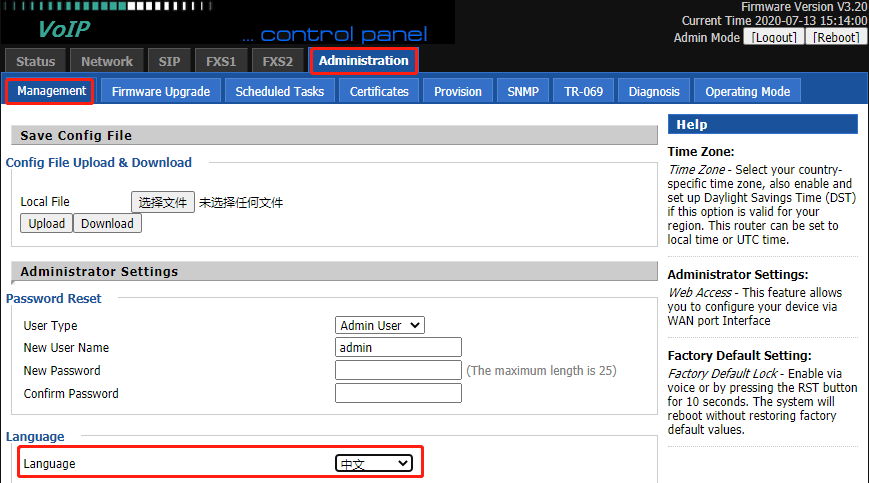

网页点击操作：Administration---Language，选择“中文”，网页滑到底部点击“Save”。

1.5 配置分机号码

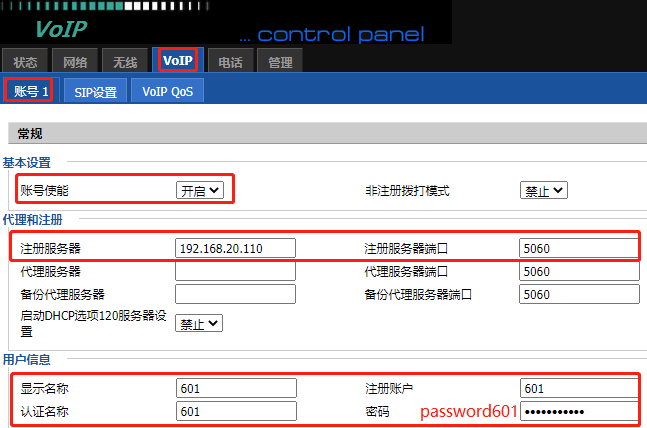

选择“VOIP”--“账号1”，开启账号使能，输入分机号码和密码，端口，服务器地址等信息，点击保存并应用。

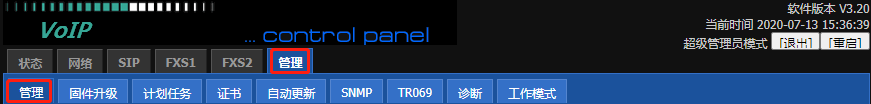

1.6 配置完成，重启设备，点击“重启”。

当分机号码配置成功后，适配器会有两个特征显示

一、管理页面“状态”--“系统信息”--“账号状态”由注册失败变为注册成功。

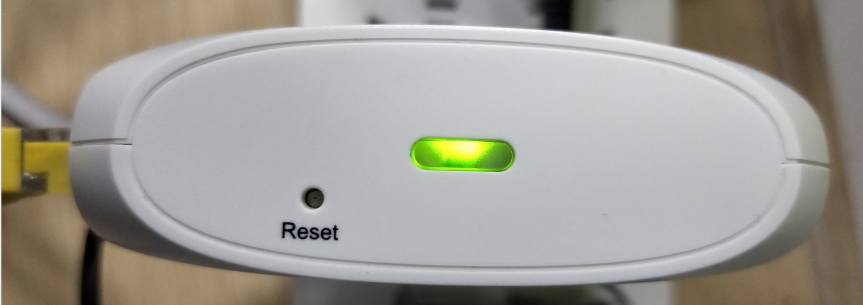

二、适配器的指示灯变成绿色常亮。

1.7 验证调试结果当检查到分机号码配置是正常后，便可使用话机拨打电话。

2、前端为无线接入

1.1 准备一根网线和一根电话线，适配器的LAN口通过网线接入电脑，作为调试适配器使用；PHONE口通过电话线接到模拟话机，摘机能听到提示语表示接入成功。

1.2 调试电脑会自动从适配器上获取到192.168.2.X网段的IP地址。观察适配器的指示灯指示灯是红色常亮状态。

1.3 在调试电脑打开浏览器，在浏览器地址栏输入适配器IP地址:192.168.2.1，

访问的用户名和密码都是“admin”，如下图操作。

1.4 设置中文语言。

网页点击操作：Administration---Language，选择“中文”，网页滑到底部点击“Save”。

1.5 设置无线中继模式使适配器接入Internet

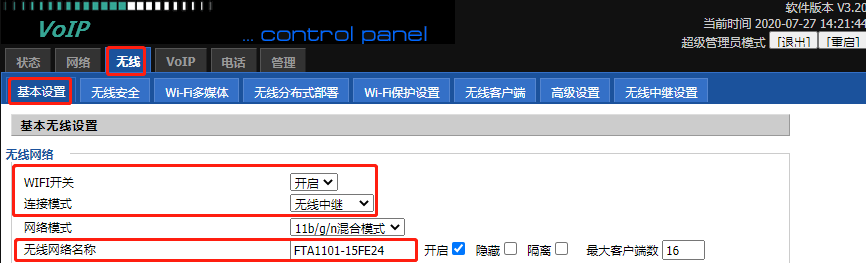

1.5.1 点击“无线”--“基本设置”，开启WiFi开关，连接模式选择“无线中继”，设置无线网络名称，其他的客户端可以连接这个WiFi上网。

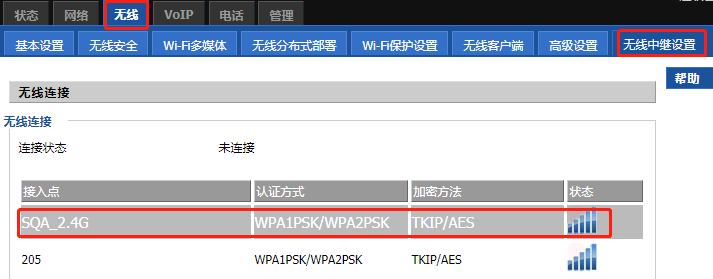

1.5.2 点击“无线中继设置”--无线连接“接入点”，选择适配器将要桥接的WiFi，点击“连接”，输入WiFi密码，点击“确定”。如果成功连接，页面上方的连接状态会由未连接变成已连接 (AP:WiFi名称)。

1.6 配置分机号码

选择“VOIP”--“账号1”，开启账号使能，输入分机号码和密码，端口，服务器地址等信息，点击保存并应用。

1.7 配置完成，重启设备，点击“重启”。

当分机号码配置成功后，适配器会有两个特征显示

一、管理页面“状态”--“系统信息”--“账号状态”由注册失败变为注册成功。

二、适配器的指示灯变成绿色常亮。

1.8 验证调试结果当检查到分机号码配置是正常后，便可使用话机拨打电话。

附：适配器建议开启功能

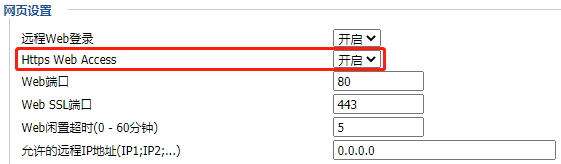

当适配器配置完成后，调试电脑建议开启“Https Web Access”功能，如果后续需要对适配器进行个性化设置，则可以通过网络环境下的电脑通过https://适配器WAN口IP:80访问链接远程登录。

本次演示的远程访问链接是https://192.168.20.147/。
