FXO网关与IP PBX对接

服务支持SUPPORT

FXO网关与IP PBX对接

2024-05-07

一、环境准备

1.1、FTA5111/FTA5120设备接口：

① WAN口：用于连接内部局域网的交换机或路由器

② LAN口：用于连接电脑PC或者其他网络办公设备

③ FXO口：用于连接运营商的模拟电话外线，或程控交换机所提供的模拟线路

1.2、网络环境：

① 将FTA5111/FTA5120的WAN口用网线连接至交换机，并需要与IP PBX网络互通

② 将电脑用网线接到设备的LAN口然后使用192.168.1.1进行初次调试

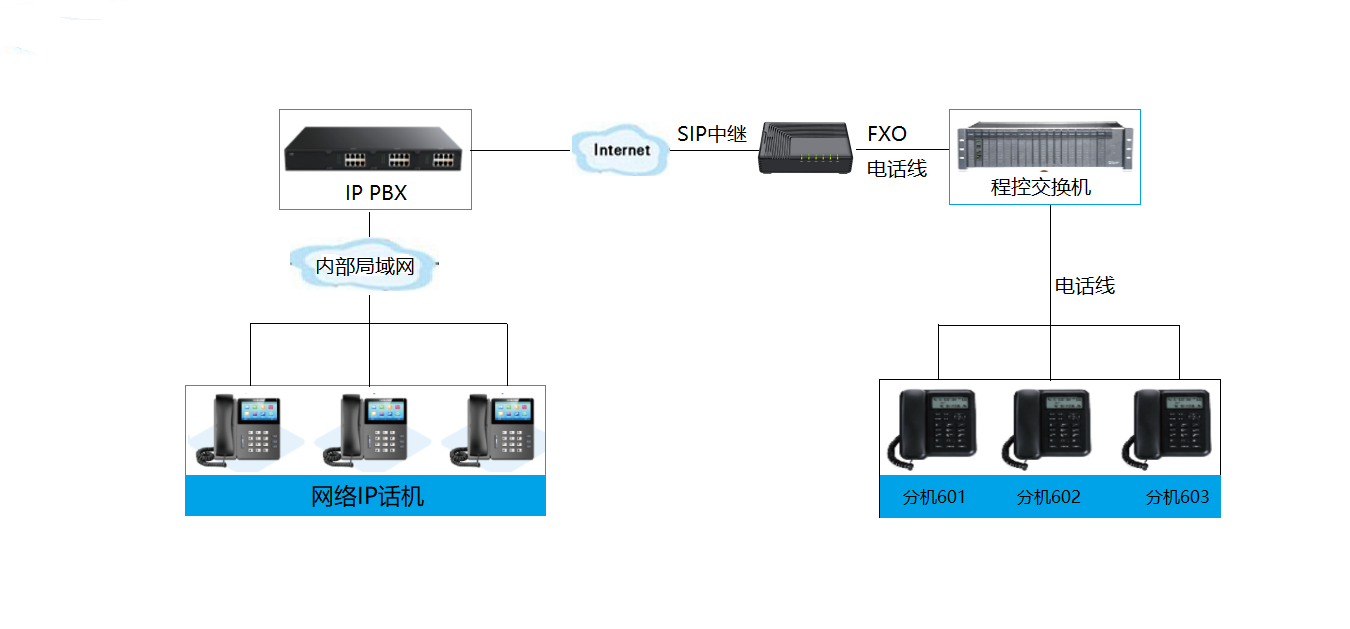

1.3、对接方式，步骤如下：

① 首先在PBX上创建SIP中继（账号注册方式、点对点对接方式）此处以IP PBX以朗视为例，中继方式为账号注册的方式，并且在IP PBX上设置好该条中继的呼入呼出路由。

② FTA5111/FTA5120的FXO口填写IP PBX所提供的SIP中继信息。并设置好FXO呼入呼出的路由

③ 将程控交换机所提供的号码线路插到FXO口。

二、设备配置

1、设备网络配置

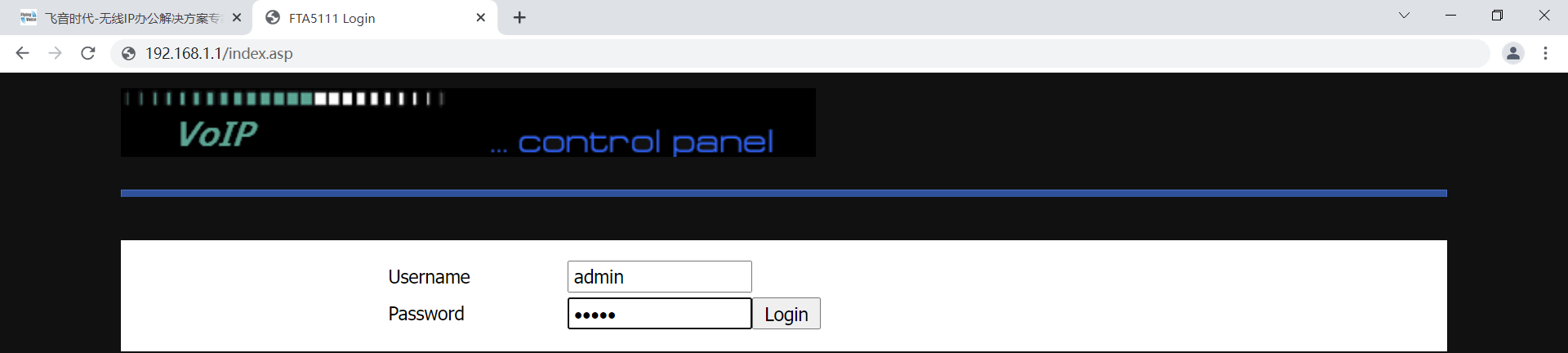

1.1、WAN/LAN口的网络连接将电脑WAN口用接到内部局域网的交换机，LAN口用网线接到电脑，此时电脑会获取192.168.1.X段的网络地址。然后使用浏览器访问192.168.1.1即可访问FTA5111/FTA5120，账号密码均为admin

进入web页面之后可到“Administrator--Management—Language”，修改中英文

1.2、WAN口网络设置静态或者DHCP方式WAN口网络出厂默认的设置为DHCP可自动获取网络信息，如果有需要可将WAN口设置为静态IP地址

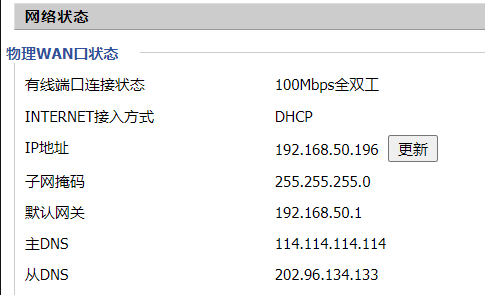

首先点击“状态-系统信息-物理WAN口状态”，查看当前所获取的IP地址。

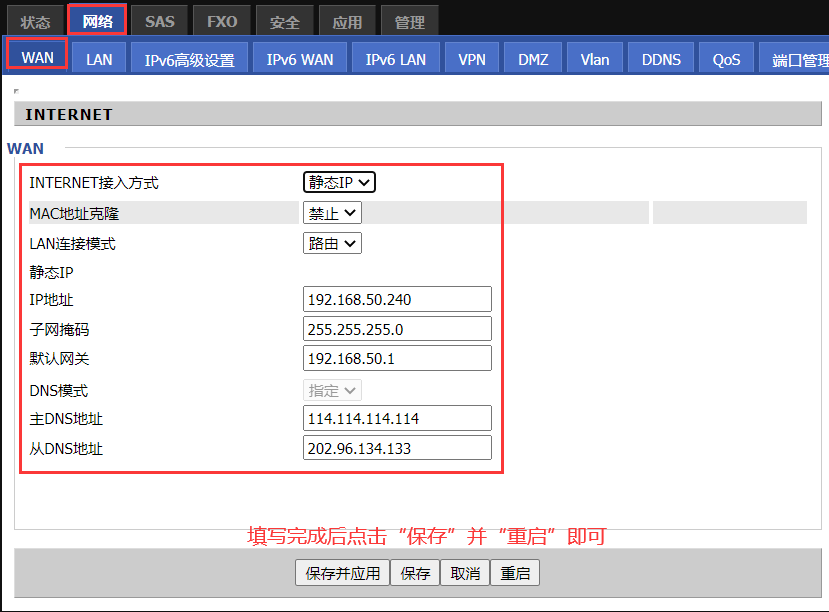

如果无需要设置静态IP地址默认即可，需要改为静态则点击“网络-WAN”进行修改

将状态首页所查询到的IP地址信息依次填入即可。

三、FXO口参数调试

1、FXO配置中继

到“FXO-SIP”填写FXO口的注册信息。IP地址+端口+账号+密码，均为IP PBX提供SIP中继信息

注册成功之后可到“状态-系统信息-账号状态” 查看注册信息

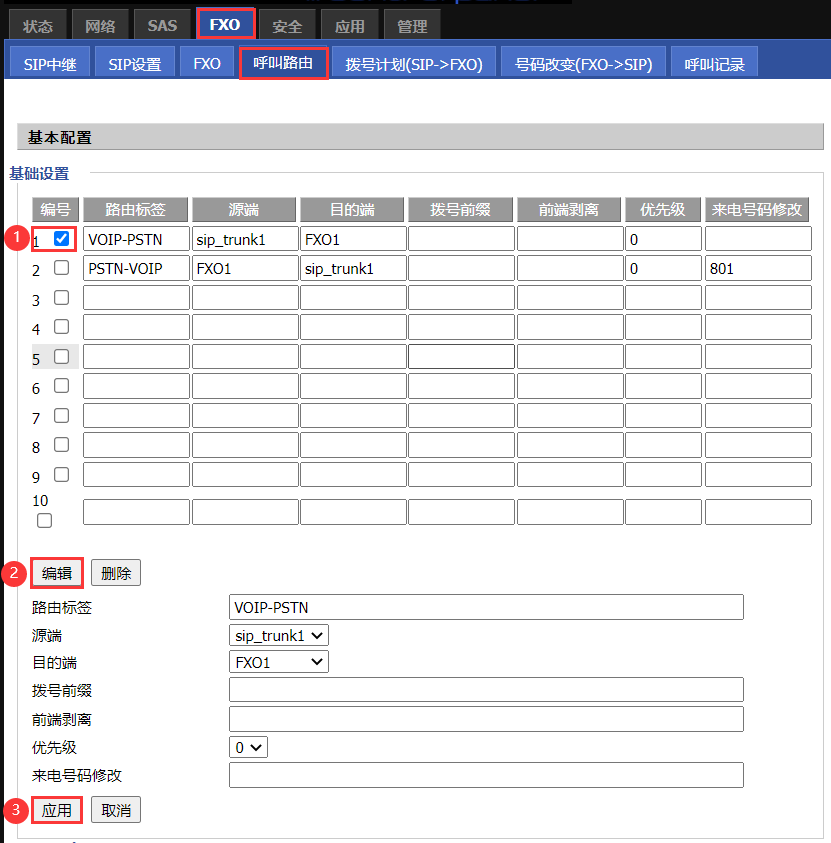

2、呼入呼出的路由填写

2.1路由参数：

① 路由标签：该条路由的标签，可自定义

② 源端：电话的来源端口（以上图呼出为例：电话从IPPBX中继的sip_trunk1进来，然后送往电话线所接的FXO1口）

③ 目的端：电话送往目的端口

④ 拨号前缀：通话经过该条路由时，所添加的号码前缀，默认即可如有特殊需要才进行填写（如上：号码在呼出时会在出局前加9，比如呼出号码为123456，那么最终出局号码为9123456）

⑤ 前段剥离：通话经过该条路由时，会剥离号码前第一位然后送往目的端口，默认即可如有特殊需要才进行填写（如上：号码在呼出时剥离前面第一位，如呼出号码为12345，那么最终的出局号码为2345）

⑥ 优先级：路由的优先级，当有多条路由规则时，路由规则匹配的优先级。“0”为最高登记

⑦ 来电号码修改：该选项目前只针对呼入路由，即电话呼入到IP PBX时，所振铃的分机号码，如果该分机号码不存在或者IP PBX针对该中继设置有呼入路由，那么通话就会走IP PBX本身的路由规则

2.2 呼入路由填写规则

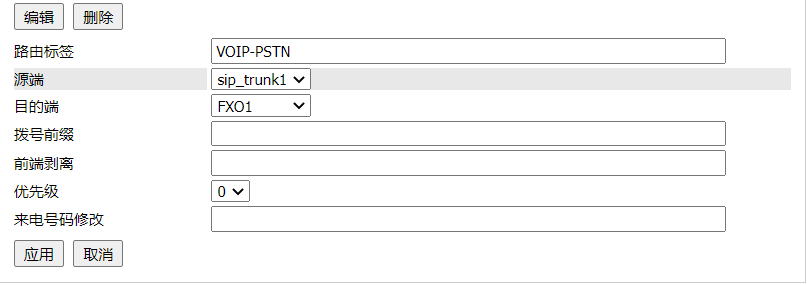

该条路由规则意思为：电话从IPPBX中继进入到网关的sip_trunk1，然后送往电话线所接的FXO1口

2.3 呼出路由填写规则

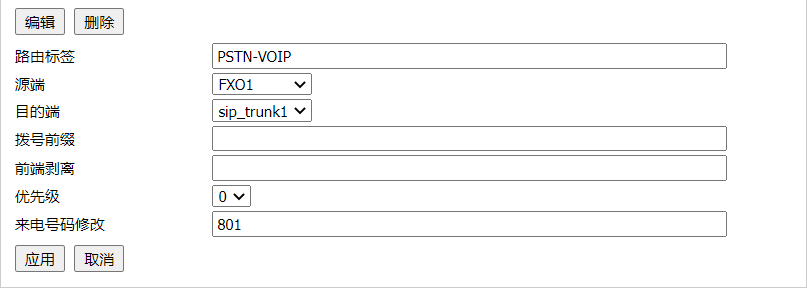

该条路由规则意思为：电话从FXO1口进来之后，通过该条路由送到sip_trunk1也就是IP PBX，并且可以直接呼入IP PBX的801分机。

四、结果测试

以上参数设置好、并且电话线也接好之后，就可以进行呼入呼出的测试了

呼入测试：程控交换机的其他分机拨打接在FXO口的线路分机号码，即可呼入到IP PBX

呼出测试：IP PBX的分机拨打时直接输入程控交换机的模拟分机号码即可呼出
