FTA5102快速调试指南

服务支持SUPPORT

FTA5102快速调试指南

2024-05-07

调试说明：

为了使模拟话机能正常使用，我们需要将模拟话机连接到VOIP适配器或者VOIP语音网关上注册分机号码（这里泛指IPPBX服务器的分机号码）使用。

配置前提：

配置前，PBX服务器管理员应该给话机提供分机号码，具体的信息包括：服务器IP地址（如192.168.20.110）、服务器端口（5060）、分机号码（601）、分机密码（password601）。

具体配置操作：

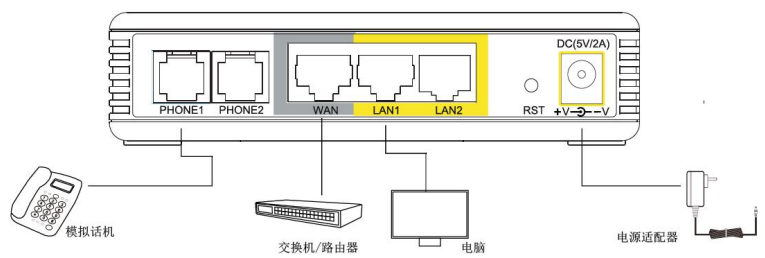

1、准备两根网线和一根电话线，适配器的WAN口通过网线1接入Internet网络；LAN1口通过网线2接入电脑，作为调试适配器使用；PHONE1口通过电话线接到模拟话机，摘机能听到提示语表示接入成功。

2、调试电脑会自动从适配器上获取到192.168.1.X网段的IP地址。观察适配器的WAN指示灯和LAN1指示灯是绿色闪烁状态，说明适配器联网正常。

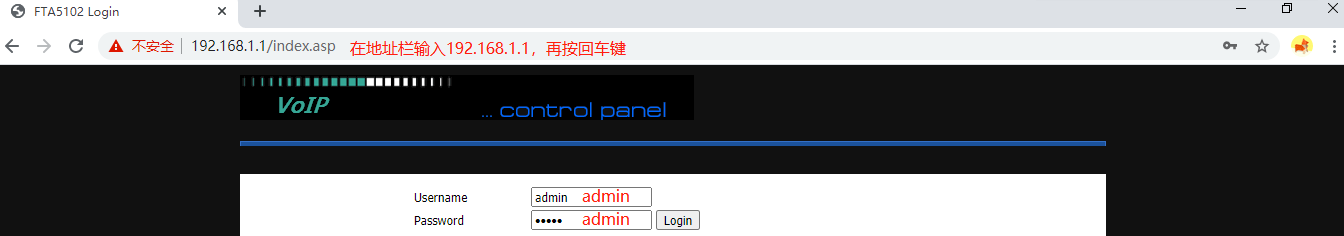

3、调试电脑打开浏览器，在浏览器地址栏输入适配器IP地址:192.168.1.1 ，

4、访问的用户名和密码都是“admin”，如下图操作。

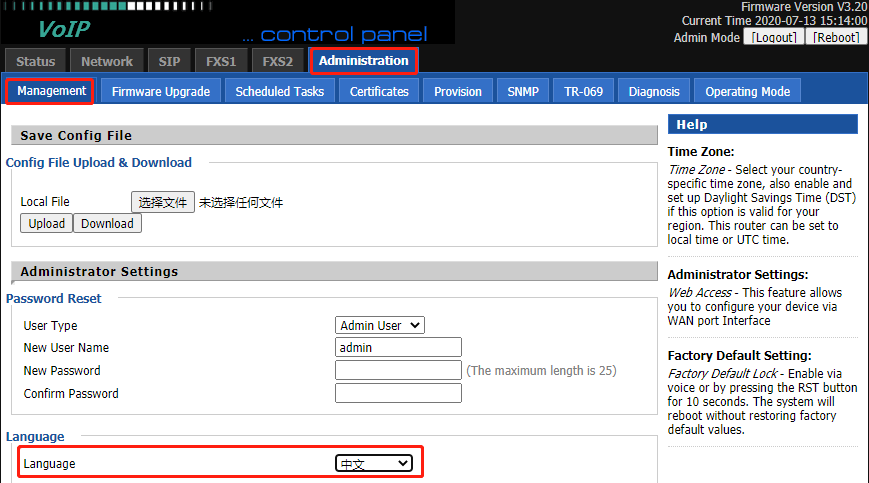

5、设置中文语言

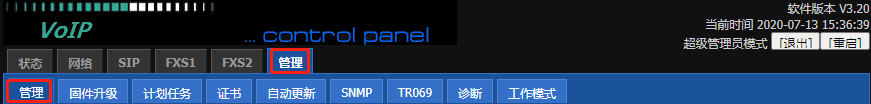

网页点击操作：Administration---Language，选择“中文”，网页滑到底部点击“Save”。

6、配置分机号码

选择“FXS1”--“SIP账号”，开启账号使能，输入分机号码和密码，端口，服务器地址等信息，点击保存并应用。

配置完成，重启设备，点击“重启”。

7、当分机号码配置成功后，适配器会有两个特征显示

一、管理页面“状态”--“系统信息”--“账号状态”由注册失败变为注册成功。

二、适配器的PHONE1指示灯变成绿色常亮。

验证调试结果

当检查到分机号码配置是正常后，便可使用话机拨打电话了。

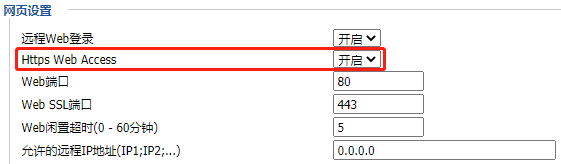

7、适配器建议开启功能

当适配器配置完成后，调试电脑建议开启“Https Web Access”功能，如果后续需要对适配器进行个性化设置，则可以通过网络环境下的电脑通过https://适配器WAN口IP:80访问链接远程登录。

本次演示的远程访问链接是https://192.168.20.198/
